連接器主要測試項目以及性能參數

連接器，即Connector，也叫接插件連接器，插頭和插座，是電子工程技術人員經常接觸的一種部件，一般是指電器連接器。即連接兩個有源器件的器件，傳輸電流或信號，連接器主要應用在電路與電路之間的連接，是電路系統電氣連接必需的核心基礎元件，連接器的主要應用領域是智能家居、汽車、通訊、電腦及外設、工業、軍工航天，隨著發展應用范圍會越來越廣，基本都應用在各個行業，連接器在生產工業、制造業有不可替代的作用，其性能好壞直接影響整個系統工作是否正常，所以對其性能檢測尤為關鍵，今天我們一起聊下連接器測試項目以及性能參數。

連接器測試項目可分為電氣性能測試、機械性能測試、環境性能測試等，對應的主要測試規范如下：

國際規范：

1-1-1MIL-STD-1344A

1-1-2MIL-STD-202F

1-1-3EIA-364C(美國電子工業學會）

1-1-4IEC-512(國際電工委員會）

產品或者業界規范

1-2-1MIL-STD-24308C For D-SUB CONN

1-2-2 PCIEISA Standard

1-2-3 IEEE 1394

1-2-4 PCMCIA

電氣性能測試

主要測試項目和介紹如下：

接觸阻抗（Contact Resistance）

目的：維持連接器在使用期限內的接觸阻抗，以減少信號和能量在傳輸過程中的損失或衰減?！　?/span>

測試方法參考：EIA-364-23 (EIA-364-06) or MIL-STD-1344A?！　?/span>

測試要點：

a. 測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載?！　　　　　　　　　?　　　　　　　

b. 測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響?！　　　　　　　　　　　　　?　　　　　　　

c. 測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。　　

規范要求：一般要求50m（initial）；100m（final），即在壽命測試或環境測試后?！?/span>

定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣，阻力越小，能量的損失和衰減就越少。

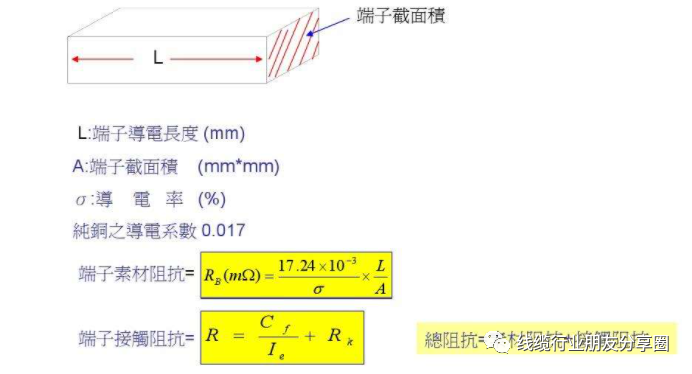

就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對于彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和致密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。

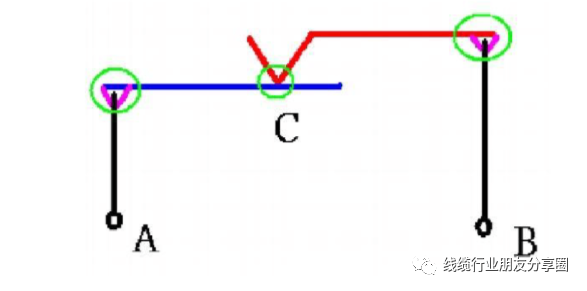

從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客人使用角度來說，連接器提供A點到B點的導通（連接），所以客人要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式） 如下圖所示。

耐電壓(Withstanding Voltage)

目的：確認兩導體（或兩回路）之間的絕緣介質（包含氣體）及其間距是否適合和足夠，以確保連接器在開關沖擊電壓或意外過載（一定時間內的過電壓）狀態下能維持正常功能，確保安全性。　　

測試方法：EIA-364-20 or MIL-STD-1344A,?！　?/span>

測試要點：

a. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（或兩回路）?！　　　?nbsp;

b. 測試電壓可用AC (60Hz; sine wave ; 有效值＝*峰值)or DC。　　　　　　　

c. 負載速度：500V/second；持續時間：60second?！　　　　　　?/span>

d. 在要求測試電壓下出現擊穿（火花）或漏電流大于5mA為不良?！　?/span>

規范要求：手機連接器一般為100VAC Min./minute?！　?/span>

定義耐電壓此參數是確保連接器在過載電壓下的安全性。避免意外過載下產生短路，導致火災等意外事故。

測試結果和許多因素有關，包括測試環境，如氣壓、濕度；測試時的作用壓力、作用頻率和持續時間、電極形式；測試電壓的頻率＆波形；產品幾何結構（和應力作用）；兩導體（或兩回路）間介質條件和間距等等。耐電壓值一般設定為工作額定電壓的3倍或?yàn)閾舸╇妷旱?/4， 針對手機連接器而言，100VAC Min./minute已能滿足要求。

絕緣阻抗（Insulation Resistance）

目的：確認連接器中兩導體（或兩回路）間維持足夠高的阻抗以防止產生足以影響信號(特別是高頻傳輸)和能量傳輸?shù)娜蹼娏鳌?/span>

測試方法：EIA-364-21 or MIL-STD-1344A,。　　

測試要點：

a. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（兩回路）。　　　　　　　

b. 測試電壓等級有DC 100V,500V,1000V,1500 V；依產品功能需求確定 ?！　　　　　　?/span>

c. 持續時間：2minutes（如果時間對結果有影響，則需確定測試持續時間）d. 必要時需對測試樣品進行清洗，烘烤后再做測試?！　　　　　　?/span>

e. 測試過程不得有火花或絕緣體被擊穿現象?！?/span>

規范要求：手機連接器一般為100M? Min.。

定義絕緣阻抗此參數是為了減少弱電流對信號/能量傳輸?shù)挠绊憽?/span>

絕緣阻抗在高阻抗回路影響特別大，藉以絕緣阻抗值可確定熱電效應、電磁感應等產生的弱電流。測試電壓一般為產品的工作額定電壓，測試環境如壓力、溫度、濕度會對結果有影響。

溫升測試（Temperature rise）電連接器的耐溫設計

目的：確認連接器中導體（回路）的電流負載能力，確保連接器在長期負載下的安全性。　　

測試方法：EIA-364-70?！　?/span>

測試要點：

a. 整個回路在負載電流下達到熱平衡方可開始測量溫度變化?！　　　　　?/span>

b. 測試電流/電壓為額定工作電流，工作電壓。　　  　　　　　　

c. 加載電流電壓持續時間依照回路達到熱平衡所需時間。　　

規范要求：在25攝氏度室溫，1個大氣壓的環境下，通過@250VAC Min.的電流，系統導體（回路）任何一點的溫升不超過30攝氏度。

溫升要求的目的是避免溫升帶來的不良效應（如熱電效應，加速彈性件蠕變等），維持連接器在持續負載下的功能和壽命，同時避免產品溫度升高對消費者的影響。例如：手機使用時間過長導致手機表面溫度升高，使消費者感到不適。

電容（Contact Capacitance）

目的：確定連接器導體間的電容值，避免電流或信號穿透而產生干擾?！?/span>

測試方法：EIA-364-30?！　?/span>

測試要點：

a. 測試頻率一般為1k Hz或1M Hz?！　　　　　　?/span>

b. 一般，測量點放在距離最近的兩導體（或兩回路）之間，或指定兩導體（或兩回路），必要時測量每兩導體（或兩回路）。　　

規范要求：電容值一般為2pF Max

機械性能測試

連接器在使用過程中會作用力產生，確定連接器的力量要求，保證連接器能穩固連接，連接器的機械特性有：

插拔力（Mating and Unmating force） 常用連接器插拔力標準

目的：確認連接器在使用過程中產生的力量足以維持連接器功能和適合消費者的手感?！　?/span>

測試方法：EIA-364-13 or MIL-STD-1344A,?！　?/span>

測試要點：

a. 測試對像為整個連接器，full ass'y。  　　　　　　　

b. 測試作用軸為連接器正常使用的方向?！　　　　　　?/span>

c. 除非特別指定，測試速度定義為minute?！　?/span>

規范要求：

a. 插入力一般設定最大值。（35N Max.）?！　　　　　　?/span>

b. 拔出力一般設定最小值。（7N Min. initial;3N Min. Final），也有客戶要求設定最大值。

定義插入力是為了適合消費者的手感，定義拔出力是為了保證連接器在收到意外力的狀況下保持連接，不產生因意外力量使兩連接產品脫離而發生斷信。

插入力為互相匹配的兩個連接器從完全分離到工作狀態所產生的力量；拔出力為互相匹配的兩個連接器從工作狀態到完全分離所產生的力量。插拔力是消費者在使用產品的時候產生，只是有對接端（io/plug，jack/plug）方會產生插拔力，一般無對接端的，如battery/sim conn.不定義插拔力。測試過程產出的力量曲線圖包含很多資訊，可以從力量曲線圖上瞭解到連接系統在插拔過程中的應力狀況，找出異常點進行設計改善。

鎖緊力（Locking force）

目的：確認連接器在使用過程中受到意外狀況（力量）下，接觸界面不分離，以確保意外狀況（力量）下的功能?！　?/span>

測試要點：

a. 測試對像為整個連接器，full ass'y 　　　　　　

b. 測試作用軸為連接器正常使用的方向　　　　　　　

c. 除非特別指定，測試速度定義為minute

規范要求：一般設定最小值（30N Min.）

鎖緊力為鎖緊機構仍在作用的狀況下硬使互相匹配的兩個連接器從工作狀態到完全分離所產生的力量 。此測試為破壞性測試，對于自鎖或半自鎖系統中的鎖緊力等同于拔出力。

保持力（Retention）

目的：確保連接器在制造或使用過程中接觸端子（導體）的狀態（位置），避免外力（如制造過程焊線時的拉扯；SMT過程的熱變形力量；插拔時的力量，使用過程衝擊或振動產生的力等）使接觸端子（導體）偏離工作位置，導致連接功能喪失?！　?/span>

測試方法：EIA-364-29 (EIA-364-05)?！　?/span>

測試要點：

a. 測試對像為整個連接器，full ass'y  　　　　　　　

b. 測試作用軸為連接器正常使用的方向（端子組裝的反方向）?！　　　　　　?/span>

c. 除非特別指定，速度為minute。  　　　　　　　

e. 為破壞性測試。  　　

規范要求：一般設定最小值（ Min.）。

定義端子保持力是為了確保端子（導體）固定在塑膠內，已組裝在塑膠內的端子在制造過程中（如焊接/產品搬運過程中的拉扯／SMT過程）和使用過程中（如公母對插過程，或產品受到振動和衝擊）均會收到外力作用，所以端子和塑膠的保持力必須足夠，不會使端子在受到意外力后產生退 PIN，導致連接中斷，連接功能失效。

正向力（Normal force）

目的：維持連接器在使用過程中的正向接觸應力，以確保連接器在使用過程中保持足夠低的接觸阻抗和磨擦；確保連接功能（不發生瞬斷）。　　

測試要點：

a.系統中彈性接觸件在工作狀態下產生的正向接觸應力。　　　

b.除非特別指定，速度為minute?！　?/span>

規范要求：一般定義在60-150gf之間（工作期限內）。

定義彈性端子正向力是為了維持足夠低的接觸阻抗和避免產品在使用過程中受到振動或其他意外力而產生斷信。正向力是指使彈性端子從初始狀態到工作狀態所需的力量，必須確保連接器的正向力在壽命測試或環境測試前后保持足夠?！　?/span>

端子正向力和接觸阻抗之關係，呈類倒數關係。正向力增大，接觸阻抗減少，當正向力增大到60gf時， 接觸阻抗減少的幅度變得非常小。另外，正向力越大，接觸過程產生的摩擦力就越大（f=F*u；f----摩擦力，F(xiàn)----正向力，u----摩擦係數），對接觸界面的磨損就越利害，因此一般正向力定義不超過150gf。

壽命（Durability）

目的：確認連接器在使用限期內滿足功能要求?！　?/span>

測試方法：EIA-364-09 or MIL-STD-1344A,?！　?/span>

測試要點：

a. 測試作用軸為連接器正常使用的方向?！　　　　　　?/span>

b. 除非特別指定，速度一般為200-500cycles/H?！　　　　　　?/span>

c. 測試過程一般沒有電流負載。（除非額外要求）。　　

規范要求：

a. 測試過程和測試后需確定的參數：插拔力（或正向力）、接觸阻抗（端子or鐵殼）、絕緣阻抗、耐電壓、密封性等符合產品規范要求?！　　　　　　?/span>

b. 外觀檢查：磨損、鬆弛或疲勞、金屬碎片，端子移位或彎曲破壞等。

壽命也叫耐用性（耐久性），指產品的使用期限。通常定義為使用次數，以評估連接器經連續使用（插拔或正壓）后，端子電鍍層的磨損狀況以及機械特性／電氣特性在插拔前后的變化。在壽命測試過程產生的力量曲線圖可分析壽命前后插拔力量的變化和趨勢，以協助進行設計修正。壽命測試前需確認樣品經過完整的制程，例如：板端類產品需先過SMT，方進入測試程序。

Cable Pull-out

目的：確保cable與connector聯結穩固，避免對cable的外力作用牽連到connector而使cable or connector遭破壞 　　

測試方法：EIA-364-38?！　?/span>

測試要點：

a. 加載速度：89 +/- 4 N/minute；負載時間：1H?！　　　　　　?/span>

b. 一般靜載荷40N for one minute（或依照Condition A-E）?！　?/span>

規范要求：

a.外觀檢查：cable外被破壞；connector絕緣體或?qū)w破壞；cable clamp失效；cable脫離clamp或位移超出允許值；cable to connector的密封性破壞；connector金屬體扭曲變形等

b.功能檢查：阻抗；瞬斷等。Cable Pull-out此參數只針對含cable的plug ass'y，確認cable受到外力拉扯時候的外觀和功能。拉力方向有90度和180度，如客戶要特殊要求則按照客戶之要求。

外觀和尺寸檢驗（Visual and Dimensional Inspection）

目的：確認產品（系統）外觀和尺寸品質?！　?/span>

測試方法：EIA-364-18?！?/span>

測試要點：

a. 外觀部分定義人員視力，光線環境，樣品擺放方式，目視距離和時間。　　　　　　　　　　　　　　　　　　　　　　　　　　　

b. 尺寸部分定義測量儀器和測量方法，樣品的要求等（如成型塑件放置24H后測量等）?！　?/span>

規范要求：

a. 表面處理要求（如塑膠表面粗糙度；端子電鍍），外觀要求（如無壓傷；毛刺）?！　　　　　　?/span>

b. 尺寸符合圖面要求。

其它的機械特性，連接器在使用過程涉及力量的部分，有配合穩固性（例如公母配合時上下左右的搖擺）和結合穩固性（例如成品上下外殼的抗摔性能）等等，當必要時需加入到產品規范內定義。

環境性能測試

連接器在使用過程中會遭遇不同的環境狀況，確認不同使用環境下的電氣特性或機械特性，保證連接器在不同使用環境下的功能，連接器的環境特性有

物理衝擊（Mechanical Shock）

撞擊：目的是為了確定電連接器耐受在分離并落到地面上時可能遇到的撞擊的能力，本試驗僅適用于設計符合該項要求的電連接器。

測試方法：EIA-364-27  or  MIL-STD-1344A,2004

測試要點：

a. 衝擊脈衝：half-sine or sawtooth（兩者加速度峰值不一樣）

b. 樣品已full wired and mated，并加有負載，負載：100mA Max.　　

c. 三個互相垂直平面上六個方向各3次，共18次

d. 一般在使用的脈衝，峰值加速度為30Gs,週期為11ms

規范要求：a. no discontinuities of one microsecond（不發生瞬斷）

物理衝擊是模擬消費者在加速運動負載下使用產品的狀況，確保在不同加速環境下的產品的連接功能。

隨機振動（Random Vibration）

振動：目的是為了確定由電連接器在壽命期間可能遇到在主要頻段或隨機振動頻段范圍內及其幅度上受振動的影響情況，確認連接器在使用過程中遇到振動狀況下的功能。而隨機振動是模擬消費者在振動條件下使用產品的狀況（例如在開動的車上使用產品），確保在不同振動環境下產品的連接功能。

測試方法：EIA-364-28  or  MIL-STD-1344A,2005

測試要點：

a. 樣品擺放方式；樣品需full ass'y or install(模擬使用狀況)

b. 振動參數：加速度= m/s2，振幅＝；變頻幅度＆時間&方式；持續時間，均需確定；

c.  樣品加有負載  負載：100 mA Max.

規范要求：

a. no discontinuities of one microsecond（不發生瞬斷）

b. other dimensional, and functional inspection（其他尺寸和功能檢查）

碰撞（Impact）

目的：確保連接器抵抗碰撞的能力。以保證系統發生意外著地等碰撞時的功能。

測試方法：EIA-364-42

測試要點：

a. 混凝土地板，H= Min.

b. 高度與次數(和產品要求等級有關)  　　　　

c. 跌落方位

規范要求：失效類型　　

a. 密封性喪失

b. 電氣功能喪失

c. 機械性能喪失（公母配合；零件結構）

碰撞測試是模擬產品受到意外碰撞的狀況。確保連接器在受到如著地等意外碰撞時的連接功能。　

碰撞（Impact）目的：確保連接器抵抗碰撞的能力，以保證系統發生意外著地等碰撞時的功能。

測試方法：EIA-364-42

測試要點：

a. 混凝土地板，H= Min.

b. 高度與次數(和產品要求等級有關)  　　　　

c. 跌落方位

規范要求：失效類型　　

a. 密封性喪失

b. 電氣功能喪失

c. 機械性能喪失（公母配合；零件結構）

碰撞測試是模擬產品受到意外碰撞的狀況。確保連接器在受到如著地等意外碰撞時的連接功能。

小結：通常是針對連接器在規定頻率和加速度條件下振動、沖擊、碰撞時的接觸對的電連續性，因?yàn)榻佑|對在此動態應力情況下會發生瞬時斷路的現象，而規定的瞬斷時間一般有1μs、10μs、100μs、1ms和10ms。要注意的是如何判斷接觸對發生瞬斷故障。在這種情況下，當閉合接觸對（觸點）兩端電壓降超過電源電動勢的50%時，可判定閉合接觸對（觸點）發生故障。也就是說判斷是否發生瞬斷有兩個條件：持續時間和電壓降，兩者缺一不可。

溫度衝擊（Thermal Shock;Temperature Cycling）

沖擊：目的是為了確定電連接器及其附件在承受粗魯作業、運輸和軍事行動發生沖擊時的適用性。確保連接器在極端溫度（高溫or低溫）環境下的正常應用（儲存；運輸；使用）。

測試方法：EIA-364-32  or  MIL-STD-1344A,

測試要點：

a. 樣品需確定為mating or unmating

b. 樣品在溫室內需有75%的外露面積，在兩溫室間轉換過程需絕熱；測試的持續時間與樣品的重量有關。

c.  溫室內的介質為液化氮，高溫測試條件為：85～88攝氏度；低溫測試條件為：-55～-58 攝氏

d. 持續時間一般為30分鐘；週期默認5cycles（依產品功能或客戶要求）

規范要求：

a. 樣品尺寸變異狀況　

b. 構件被破壞或移位（密封件，電氣元件等）

c. 樣品彈性件失效狀況

d. 樣品的電氣特性和機械特性是否有改變

e. 有特定要求耐高溫或耐低溫的部分，依照客戶要求執行

溫度衝擊是模擬消費者在不同溫度條件下使用產品的狀況，例如：在赤度附近或在南極北極。確保連接器在不同溫度條件下能正常使用。

濕度壽命（Humidity）

目的：確認連接器在高溫高濕環境下的功能

測試方法：EIA-364-31  or  MIL-STD-1344A,

測試要點：

a. 避免樣品上產生冷凝物，測試前將樣品烘乾處理，烘乾條件：50℃，24H b. 測試換氣速度：5倍于測試空間的體積/minute；風速：46m/minute Max.

c. 測試時樣品負載：100VDC；

d. 測試持續時間依照產品功能或客戶要求              　

規范要求：

a. 樣品尺寸變異狀況　

b. 構件被破壞或移位（密封件，電氣元件等）

c. 樣品彈性件失效狀況

d. 樣品的電氣特性和機械特性是否有改變

e. 濕度測試前后的參數對比

鹽霧測試（Salt Spray）

目的：確認連接器在鹽霧空氣下的功能。主要評估連接器特別是經過表面處理的五金件的耐腐蝕（電解腐蝕）能力。

測試方法：EIA-364-26  or  MIL-STD-1344A,

測試要點：

a. 噴氣要求（氣體，相對濕度，溫度，氣壓,相對濃度）

b. 鹽溶液濃度：5 +/- 1 %  pH=  溫度：35 +1/-2 ℃

c. 樣品擺放要求，測試過程不能積鹽水　　　　　　　　　　　　　　　　　　　　　　　

d. 測試時間一般鍍錫在8H以上，鍍金在12H以上（或依客戶要求）                e. 測試后樣品先清洗與乾燥

規范要求：

a. 腐蝕狀況（保護層被破壞程度）

b. 尺寸變異

c. 樣品的電氣特性和機械特性是否有改變

可焊性（Solderability）

目的：確保連接器焊接區域滿足焊接需求。

 測試方法：EIA-364-52

測試要點：

a. 也叫吃錫性，用dip的方式測試

b. 通常不用于評估焊杯，焊接孔，手工焊，SMT　

c. 評估是否合適SMT制程時注意溫度曲線

規范要求：

a. 焊接區域95%吃錫 ， 定義可焊性是為了確認產品焊接區域的焊接性能（即焊接質量的問題），還需定義耐焊性（即焊接持續時間的問題）。因?yàn)楹附舆^程會產生熱，熱會對塑膠和端子都產生影響，可能會使塑膠熔化導致端子保持力下降。

可燃性（Flammability）UL阻燃等級介紹說明

目的：確認連接器的阻燃特性（主要指塑膠部分）

測試方法：UL 94-V0;V1;V2;HB or EIA-364-104

測試要點：

a. 測試時樣品是水平放置還是垂直方式

b. 樣品燃燒后遠離火源，燃燒會持續多長時間

規范要求：a. 符合UL防火等級（一般是UL 94-V0）

阻燃等級由HB，V-2，V-1向V-0逐級遞增。

其中，HB樣品為水平放置，是UL94標準中的最低阻燃等級，要求對于3～13mm厚度的樣品，燃燒速度小于40mm/分鐘；小于3mm厚度的樣品，燃燒速度小于70mm/分鐘；或者在100mm的標志前熄滅。

V-2；對樣品進行兩次10秒的燃燒測試后，火焰在60秒內熄滅，可以有燃燒物掉下。

V-1；對樣品進行兩次10秒的燃燒測試后，火焰在60秒內熄滅，不能有燃燒物掉下。

V-0；對樣品進行兩次10秒的燃燒測試后，火焰在30秒內熄滅，不能有燃燒物掉下。

連接器的發展趨勢可以歸結為：高速化、輕量化、智能化、小型化、集成化。連接器產業鏈從原材料到成品都依據這種趨勢作出相應的變化連接器是系統或整機電路單元之間電氣連接或信號傳輸必不可少的關鍵元器件，已廣泛應用于軍工、通訊、汽車、消費電子、工業等領域，不同的應用場景對應的測試要求也會有所差異。
