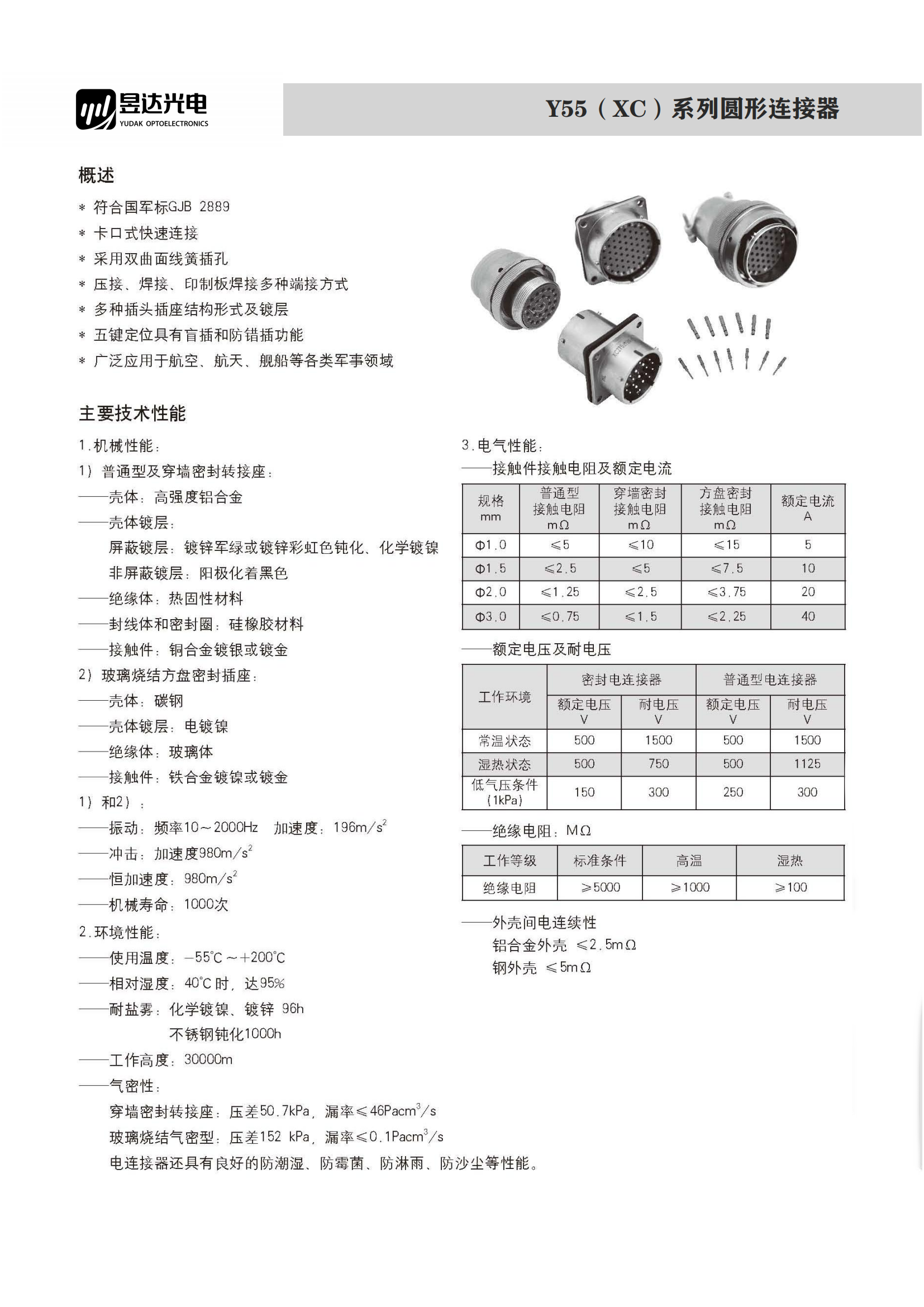

XC系列連接器產品簡介

符合GJB2889-97《XC系列高可靠小圓形線簧孔電連接器規(guī)范》

卡口式快速連接，體積小、質量輕

采用雙面線簧插孔

壓接、焊接、印制板焊接多種端接方式

多種插頭插座結構形式及鍍層

五鍵位具有盲插和防錯功能

應用于航空、航天、艦船等各類軍事領域

主要技術性能

機械性能

普通型及穿墻密封轉接座                                                                                                   玻璃燒結方盤密封插座

殼體：高強度鋁合金                                                                                            殼體：碳鋼

殼體鍍層：                                                                                                          殼體鍍層：電鍍鎳

      —屏蔽鍍層：鍍鋅軍綠色或鍍鋅彩虹色鈍化、化學鍍鎳                                    絕緣體：玻璃體

     —非屏蔽鍍層：陽極氧化黑色                                                                          接觸件：鈦合金鍍鎳或鍍金

絕緣體：熱固性材料                                                                                             機械壽命：1000次

封線體和密封圈：硅橡膠材料

接觸件：銅合金鍍銀或鍍金

機械壽命：1000次

環(huán)境性能

工作溫度：-55~200℃

相對濕度：溫度為40±2℃時，95%

耐鹽霧：化學鍍鎳、鍍鋅96h，不銹鋼鈍化1000h

工作高度：30000米

密封性（插座）:

—穿墻密封轉接座：壓差50.7kPa，漏率≤46Pacm³/s

—玻璃燒結氣密性：壓差152kPa，漏率≤0.1Pacm³/s

 電氣性能

絕緣電阻：正常條件：≥5000MΩ

                 濕熱條件：≥100MΩ

                 高溫條件：≥1000MΩ
